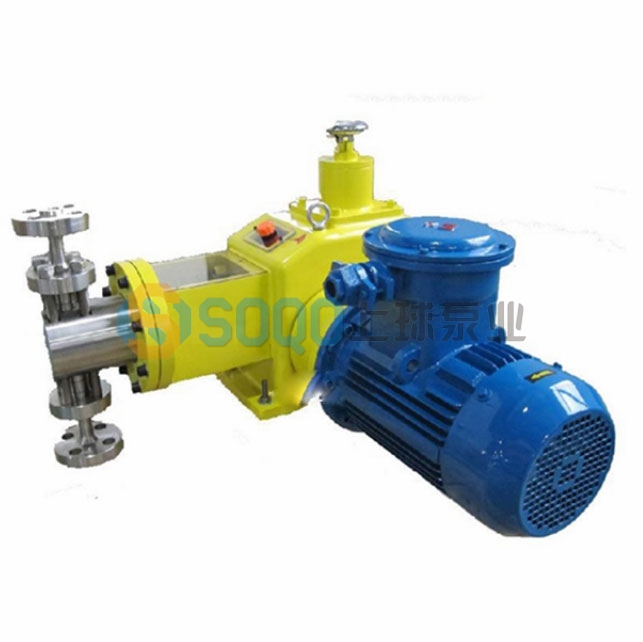

J-D系列柱塞式計量泵主要是往復式柱塞泵、活塞泵，按泵的缸數可分為單缸、雙缸、三缸等多種類型。該泵可廣泛用于石油、化工、紡織、食品、造紙、原子能技術、電廠、塑料、制藥、水廠、環保等工業和科技部門。用來向加壓或常壓容器及管道內精確定量輸送不含固體顆粒的液體。其流量可以開機（或定機）時從0-100%范圍內無級調節。（根據計量泵的特性，最少行程一般不小于總行程的10%）單缸泵適用于單一液體的場合；雙缸泵可作比例泵使用，也可并聯使用；三缸泵可作為三比例泵使用，也可三缸并聯，以達到較大排量，增高了液體的脈沖頻率，促使液體連續順暢加入；六缸泵可達三缸泵二倍效果。

可調流量范圍: 0-150 L/H
壓力范圍: 0-50 MPA

電機功率: 0.37KW, 0.55KW, 220V / 380V / 400V, 50/60HZ

驅動系統: 兩相、三相標準電機或防爆電機

流量控制方式:手動控制, 自動控制
防護等級: IP55,IP54

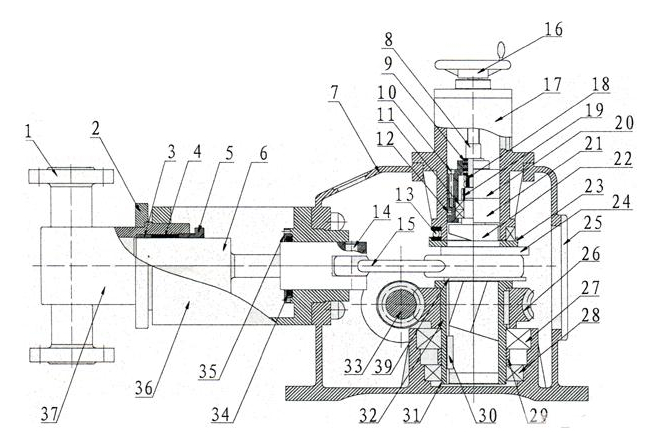

J-D系列柱塞式計量泵結構原理：
1泵的結構：該泵的由電機、傳動箱、缸體等三部份組成。
2傳動箱部件是由弓型連桿凸輪機構、行程調節機構和速比蝸輪機構
組成；通過旋轉調節手輪來實行高調節行程，從面改變弓型連桿中前后距離來達到改變柱塞（活塞）行程的目的。
3缸體部件是由泵頭、吸入閥組、排出閥組、柱塞和填料密封件組成。
4工作原理：電機經聯軸器帶動蝸桿并通過蝸輪減速使主軸和偏心輪作回轉運動，由偏心輪帶動弓型連桿的滑動調節座內作往復運動。連同膜片，通過單向閥的作用使泵腔內逐漸形成真空，吸入閥打開，吸入液體；當膜片向前死點移動時，此時吸入閥關閉，排出閥打開，液體在膜片的推動下排出。在泵通過調節一定的行程的往復順還工作形成連續有壓力、定量的排放液體。
5流量調節特性：泵的流量調節是靠旋轉調節手輪，帶動調節螺桿轉動，從而改變弓型連桿間的間距，改變膜片在泵腔內移動行程來決定流量的大小。調節手輪的刻度決定膜片行程，精確率為95％.



序號	零件名稱	序號	零件名稱	序號	零件名稱	序號	零件名稱
1	單向閥	11	軸承	21	上軸承座	31	軸用擋圈
2	泵頭壓板	12	定位銷	22	曲軸	32	下軸承套
3	支承套	13	推力軸承	23	推力片	33	蝸桿
4	密封套	14	短軸	24	墊片	34	密封件
5	壓緊螺母	15	連桿	25	方蓋板	35	密封件壓板
6	柱塞	16	調節手輪	26	蝸輪	36	泵頭連接頭
7	機體	17	調節總成	27	軸承	37	泵頭
8	調節絲桿	18	圓螺母	28	軸承	38	軸瓦
9	推力軸承	19	圓螺母	29	隔套
10	內六角螺栓	20	上軸承蓋	30	鍵

,

1、與介質直接接觸部位全采用不銹鋼及四氟材質。過流適應一般顆粒,無毒無味。
2、精鑄殼體，耐用，精密澆鑄殼體，鑄銅蝸輪及耐磨球軸承，潤滑油潤滑所有驅動零件。
3、易損部件全部經過特殊化處理，質量保證。
4、內部配置性能卓越的調節器總成，延長泵的使用壽命，并降低了噪音。
5、定量輸出，在泵運行或停止時也可任意調節流量，精密度高可達正負百分之一。
6、吐出壓力最高一款系列可達500KG。
7、適用于輸送溫度為 -30～120℃，粘度為 0.3～800mm2/s 的介質。

J-D型柱塞隔膜計量泵柱塞泵使用的排出壓力范圍比較廣泛，且宜制成高壓泵結構簡單，維修方便，價格具有競爭優勢，柱塞直徑很小，通常在8-75mm.使用絕緣，冷卻或加熱泵缸控制介質溫度。廣泛應用于石油化學工業、醫藥、飲食、火電廠、核電、環境保護、礦山、國防等科研和生產部門。
