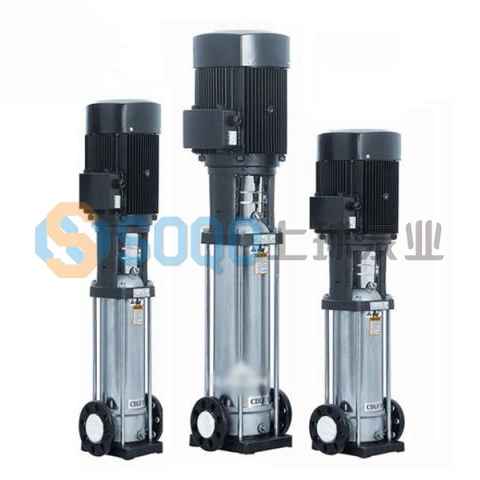

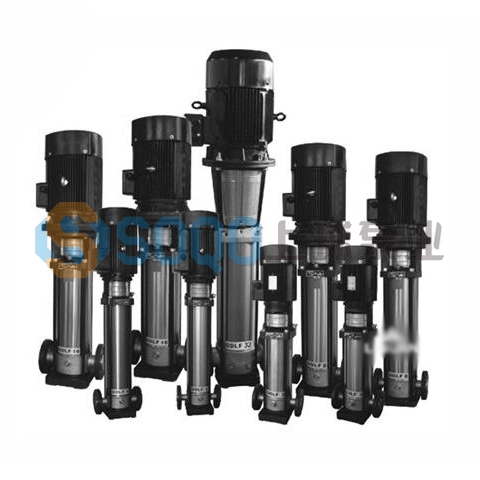

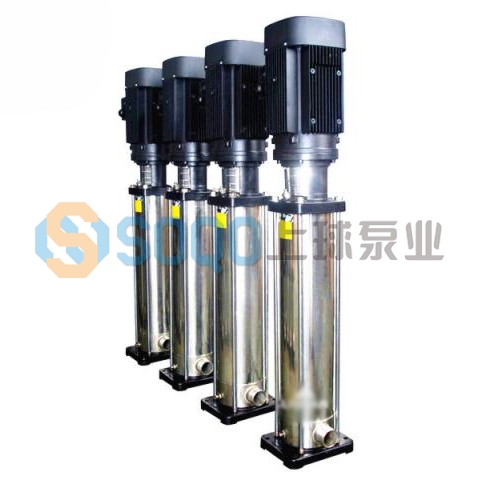

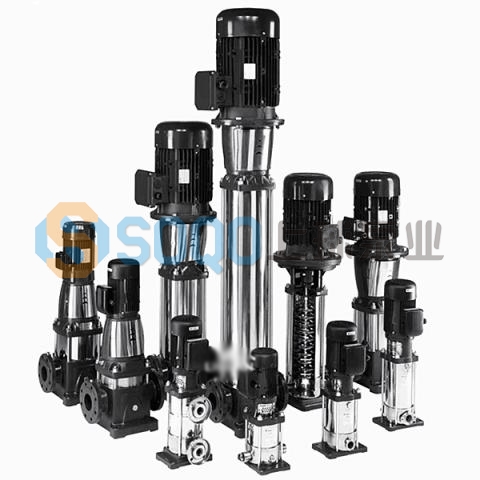

CDLF型不銹鋼立式多級泵
應用領域：
食品、制藥、日化、化工、建筑等。
獲取技術支持及詳細說明書：
Q Q：1972225598
MAIL：soqocn@sohu.com
電 話：021-62882166
全國免費電話：
400-000-3927
- 產品介紹
- 產品原理
- 產品特點
- 應用領域
- 技術參數
- 安裝尺寸
CDLF系列輕型不銹鋼立式多級泵（以下簡稱泵）是吸取了國內外先進技術而設計制造的非自吸立式多級離心泵，采用標準立式電機和快裝式機械密封，更換非常方便。泵的過流部分均采用不銹鋼（304\316）材料制成，可適用于輕度腐蝕性介質。該產品可替代國外CR、CRN等同類產品。產品投放市場后，以其高效節能、質量可靠、使用范圍廣等特點，深受廣大用戶的喜愛。
1、采用優良的水力模型和先進的制造工藝，大大提高泵的性能及使用壽命。
2、由于軸封采用材料為硬質合金及氟橡膠的機械密封，可提高泵運行的可靠性及輸送介質的溫度。
3、泵的過流部分采用不銹鋼板沖壓焊接而成，使得泵可適用于輕度腐蝕性介質。
4、整體結構緊湊、體積小、重量輕、噪聲低、節能效果顯著，檢修方便。
5、泵的進水口與出水口位于泵座同一水平線上，可直接用于管路當中。
6、采用標準電機，用戶可方便地根據需要配備電機。
7、可根據用戶需要配備智能保護器，對泵干轉、缺相、過載等進行有效保護。
|
序號 |
名稱 |
材料 |
序號 |
名稱 |
材料 |
|
1 |
電機 |
2 |
泵頭 |
鑄鐵ASTM25B |
|
3 |
機械密封 |
4 |
出水導葉 |
不銹鋼AISI304 |
|
5 |
支撐導葉 |
不銹鋼AISI304 |
6 |
導葉 |
不銹鋼AISI304 |
|
7 |
導流器 |
不銹鋼AISI304 |
8 |
進出水段 |
不銹鋼AISI304 |
|
9 |
底座 |
鑄鐵ASTM25B |
10 |
軸承 |
碳化鎢 |
|
11 |
葉輪 |
不銹鋼AISI304 |
12 |
軸 |
不銹鋼AISI316 |
|
13 |
葉輪隔套 |
不銹鋼AISI304 |
14 |
耐壓筒 |
不銹鋼AISI304 |
|
15 |
聯軸器 |
碳鋼 |
零部件 |
氟橡膠、橡膠 |
,
1、電機：為了保證水泵的高性能，我們自產電機。該標準電機有著高效率和低噪音的優點。 2、筒狀密封: 特別設計的筒狀密封保證水泵高性能和安全性的同時，帶來的靈活性便于水泵的拆卸和維修。
3、多種可選軸封: 多種材質的軸封可供選擇�？蓻_洗的軸封，雙端面軸封和磁性軸封。工作溫度:-40-300度
4、接口: CDL多級泵采用傳統管道泵的設計形式，在管路不做改變的前提下，順利接入管路系統
5、高壓特性:先進的科技和創新的最尖端設計，使CDL的揚程高達240米，美觀的外形同時提升了配套設施的檔次。
6、耐用軸承:CDL的軸承具有較長的壽命主要歸功于耐磨材質的襯套，這也使泵在傳輸含較多雜質的介質的過程中得心應手。
7、材質選擇：CDL的泵體材料種類眾多：304,316L材質是主要選擇；同時，鈦金屬和鑄鋼也可選擇。
8、多種型號滿足多樣需求: CDL多級泵有多達15種的規格，過百種的型號滿足各種工況的需求。

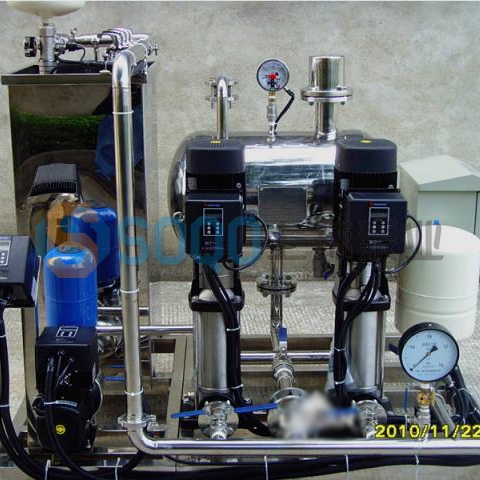

供 水：水廠過濾與輸送、水廠分區送水、主管增壓、高層建筑增壓。
工業增壓：流程水系統、清洗系統、高壓沖洗系統、消防系統。
水 處 理：超濾系統、反滲透系統、蒸餾系統、分離器和游泳池的水處理系統。
灌 溉：農田灌溉、噴灌、滴灌。
工業液體輸送：冷卻和空調系統、鍋爐給水和冷凝系統、機床配套、酸性和堿性介質輸送。
|
型號 |
揚程 |
流量(m3/h) |
電機功率(KW) |
轉速(r/min) |
|
CDL1-2 |
11.5 |
1 |
0.37 |
2900 |
|
CDL1-3 |
17 |
1 |
0.37 |
2900 |
|
CDL1-4 |
22.5 |
1 |
0.37 |
2900 |
|
CDL1-5 |
28 |
1 |
0.37 |
2900 |
|
CDL1-6 |
33.5 |
1 |
0.37 |
2900 |
|
CDL1-7 |
39 |
1 |
0.37 |
2900 |
|
CDL1-8 |
45 |
1 |
0.55 |
2900 |
|
CDL1-9 |
51 |
1 |
0.55 |
2900 |
|
CDL1-10 |
57 |
1 |
0.55 |
2900 |
|
CDL1-17 |
95 |
1 |
1.1 |
2900 |
|
CDL1-19 |
106 |
1 |
1.1 |
2900 |
|
CDL1-21 |
117 |
1 |
1.1 |
2900 |
|
CDL1-23 |
128 |
1 |
1.1 |
2900 |
|
CDL1-25 |
139 |
1 |
1.5 |
2900 |
|
CDL1-27 |
150 |
1 |
1.5 |
2900 |
|
CDL1-30 |
166 |
1 |
1.5 |
2900 |
|
CDL1-33 |
183 |
1 |
2.2 |
2900 |
|
CDL1-36 |
200 |
1 |
2.2 |
2900 |
|
CDL2-2 |
15 |
2 |
0.37 |
2900 |
|
CDL2-3 |
22 |
2 |
0.37 |
2900 |
|
CDL2-4 |
30 |
2 |
0.55 |
2900 |
|
CDL2-5 |
37 |
2 |
0.55 |
2900 |
|
CDL2-6 |
45 |
2 |
0.75 |
2900 |
|
CDL2-7 |
52 |
2 |
0.75 |
2900 |
|
CDL2-9 |
67 |
2 |
1.1 |
2900 |
|
CDL2-11 |
82 |
2 |
1.1 |
2900 |
|
CDL2-13 |
98 |
2 |
1.5 |
2900 |
|
CDL2-15 |
112 |
2 |
1.5 |
2900 |
|
CDL2-18 |
136 |
2 |
2.2 |
2900 |
|
CDL2-22 |
165 |
2 |
2.2 |
2900 |
|
CDL2-26 |
198 |
2 |
3 |
2900 |
|
CDL3-2 |
9 |
3 |
0.37 |
2900 |
|
CDL3-3 |
14 |
3 |
0.37 |
2900 |
|
CDL3-4 |
19 |
3 |
0.37 |
2900 |
|
CDL3-5 |
23 |
3 |
0.37 |
2900 |
|
CDL3-6 |
28 |
3 |
0.55 |
2900 |
|
CDL3-7 |
32 |
3 |
0.55 |
2900 |
|
CDL3-8 |
37 |
3 |
0.75 |
2900 |
|
CDL3-9 |
42 |
3 |
0.75 |
2900 |
|
CDL3-10 |
47 |
3 |
0.75 |
2900 |
|
CDL3-11 |
51 |
3 |
1.1 |
2900 |
|
CDL3-12 |
55 |
3 |
1.1 |
2900 |
|
CDL3-13 |
60 |
3 |
1.1 |
2900 |
|
CDL3-15 |
69 |
3 |
1.1 |
2900 |
|
CDL3-17 |
79 |
3 |
1.5 |
2900 |
|
CDL3-19 |
88 |
3 |
1.5 |
2900 |
|
CDL3-21 |
98 |
3 |
2.2 |
2900 |
|
CDL3-23 |
107 |
3 |
2.2 |
2900 |
|
CDL3-25 |
116 |
3 |
2.2 |
2900 |
|
CDL3-27 |
124 |
3 |
2.2 |
2900 |
|
CDL3-29 |
133 |
3 |
2.2 |
2900 |
|
CDL3-31 |
142 |
3 |
3 |
2900 |
|
CDL3-33 |
151 |
3 |
3 |
2900 |
|
CDL3-36 |
168 |
3 |
3 |
2900 |
|
CDL4-2 |
15 |
4 |
0.37 |
2900 |
|
CDL4-3 |
24 |
4 |
0.55 |
2900 |
|
CDL4-4 |
32 |
4 |
0.75 |
2900 |
|
CDL4-5 |
40 |
4 |
1.1 |
2900 |
|
CDL4-6 |
48 |
4 |
1.1 |
2900 |
|
CDL4-7 |
56 |
4 |
1.5 |
2900 |
|
CDL4-8 |
64 |
4 |
1.5 |
2900 |
|
CDL4-10 |
81 |
4 |
2.2 |
2900 |
|
CDL4-12 |
95 |
4 |
2.2 |
2900 |
|
CDL4-14 |
112 |
4 |
3 |
2900 |
|
CDL4-16 |
129 |
4 |
3 |
2900 |
|
CDL4-19 |
153 |
4 |
4 |
2900 |
|
CDL4-22 |
178 |
4 |
4 |
2900 |
|
CDL8-2/1 |
9 |
8 |
0.75 |
2900 |
|
CDL8-2 |
18 |
8 |
0.75 |
2900 |
|
CDL8-3 |
27 |
8 |
1.1 |
2900 |
|
CDL8-4 |
36 |
8 |
1.5 |
2900 |
|
CDL8-5 |
45 |
8 |
2.2 |
2900 |
|
CDL8-6 |
54 |
8 |
2.2 |
2900 |
|
CDL8-8 |
73 |
8 |
3 |
2900 |
|
CDL8-10 |
92 |
8 |
4 |
2900 |
|
CDL8-12 |
111 |
8 |
4 |
2900 |
|
CDL8-14 |
130 |
8 |
5.5 |
2900 |
|
CDL8-16 |
148 |
8 |
5.5 |
2900 |
|
CDL8-18 |
167 |
8 |
7.5 |
2900 |
|
CDL8-20 |
186 |
8 |
7.5 |
2900 |
|
CDL12-2 |
20 |
12 |
1.5 |
2900 |
|
CDL12-3 |
30 |
12 |
2.2 |
2900 |
|
CDL12-4 |
40 |
12 |
3 |
2900 |
|
CDL12-5 |
50 |
12 |
3 |
2900 |
|
CDL12-6 |
60 |
12 |
4 |
2900 |
|
CDL12-7 |
70 |
12 |
5.5 |
2900 |
|
CDL12-8 |
80 |
12 |
5.5 |
2900 |
|
CDL12-9 |
91 |
12 |
5.5 |
2900 |
|
CDL12-10 |
101 |
12 |
7.5 |
2900 |
|
CDL12-12 |
121 |
12 |
7.5 |
2900 |
|
CDL12-14 |
141 |
12 |
11 |
2900 |
|
CDL12-16 |
162 |
12 |
11 |
2900 |
|
CDL12-18 |
183 |
12 |
11 |
2900 |
|
CDL16-2 |
22 |
16 |
2.2 |
2900 |
|
CDL16-3 |
34 |
16 |
3 |
2900 |
|
CDL16-4 |
46 |
16 |
4 |
2900 |
|
CDL16-5 |
58 |
16 |
5.5 |
2900 |
|
CDL16-6 |
70 |
16 |
5.5 |
2900 |
|
CDL16-7 |
82 |
16 |
7.5 |
2900 |
|
CDL16-8 |
94 |
16 |
7.5 |
2900 |
|
CDL16-10 |
118 |
16 |
11 |
2900 |
|
CDL16-12 |
141 |
16 |
11 |
2900 |
|
CDL16-14 |
166 |
16 |
15 |
2900 |
|
CDL16-16 |
189 |
16 |
15 |
2900 |
|
CDL20-1 |
10 |
20 |
1.1 |
2900 |
|
CDL20-2 |
23 |
20 |
2.2 |
2900 |
|
CDL20-3 |
35 |
20 |
4 |
2900 |
|
CDL20-4 |
47 |
20 |
5.5 |
2900 |
|
CDL20-5 |
58 |
20 |
5.5 |
2900 |
|
CDL20-6 |
70 |
20 |
7.5 |
2900 |
|
CDL20-7 |
82 |
20 |
7.5 |
2900 |
|
CDL20-8 |
94 |
20 |
11 |
2900 |
|
CDL20-10 |
118 |
20 |
11 |
2900 |
|
CDL20-12 |
142 |
20 |
15 |
2900 |
|
CDL20-14 |
166 |
20 |
15 |
2900 |
|
CDL20-17 |
202 |
20 |
18.5 |
2900 |
|
CDL32-10-1 |
9 |
32 |
1.5 |
2900 |
|
CDL32-10 |
13 |
32 |
2.2 |
2900 |
|
CDL32-20-2 |
20 |
32 |
3 |
2900 |
|
CDL32-20 |
27 |
32 |
4 |
2900 |
|
CDL32-30-2 |
33 |
32 |
5.5 |
2900 |
|
CDL32-30 |
40 |
32 |
5.5 |
2900 |
|
CDL32-40-2 |
46 |
32 |
7.5 |
2900 |
|
CDL32-40 |
53 |
32 |
7.5 |
2900 |
|
CDL32-50-2 |
60 |
32 |
11 |
2900 |
|
CDL32-50 |
67 |
32 |
11 |
2900 |
|
CDL32-60-2 |
74 |
32 |
11 |
2900 |
|
CDL32-60 |
81 |
32 |
11 |
2900 |
|
CDL32-70-2 |
88 |
32 |
15 |
2900 |
|
CDL32-70 |
95 |
32 |
15 |
2900 |
|
CDL32-80-2 |
102 |
32 |
15 |
2900 |
|
CDL32-80 |
109 |
32 |
15 |
2900 |
|
CDL32-90-2 |
117 |
32 |
18.5 |
2900 |
|
CDL32-90 |
124 |
32 |
18.5 |
2900 |
|
CDL32-100-2 |
131 |
32 |
18.5 |
2900 |
|
CDL32-100 |
138 |
32 |
18.5 |
2900 |
|
CDL32-110-2 |
146 |
32 |
22 |
2900 |
|
CDL32-110 |
153 |
32 |
22 |
2900 |
|
CDL32-120-2 |
160 |
32 |
22 |
2900 |
|
CDL32-120 |
167 |
32 |
22 |
2900 |
|
CDL32-130-2 |
174 |
32 |
30 |
2900 |
|
CDL32-130 |
181 |
32 |
30 |
2900 |
|
CDL32-140-2 |
189 |
32 |
30 |
2900 |
|
CDL32-140 |
196 |
32 |
30 |
2900 |
|
CDL32-150-2 |
203 |
32 |
30 |
2900 |
|
CDL32-150 |
210 |
32 |
30 |
2900 |
|
CDL32-160-2 |
218 |
32 |
30 |
2900 |
|
CDL32-160 |
225 |
32 |
30 |
2900 |
|
CDL42-10-1 |
16 |
42 |
3 |
2900 |
|
CDL42-10 |
20 |
42 |
4 |
2900 |
|
CDL42-20-2 |
32 |
42 |
5.5 |
2900 |
|
CDL42-20 |
41 |
42 |
7.5 |
2900 |
|
CDL42-30-2 |
52 |
42 |
11 |
2900 |
|
CDL42-30 |
61 |
42 |
11 |
2900 |
|
CDL42-40-2 |
73 |
42 |
15 |
2900 |
|
CDL42-40 |
81 |
42 |
15 |
2900 |
|
CDL42-50-2 |
93 |
42 |
18.5 |
2900 |
|
CDL42-50 |
101 |
42 |
18.5 |
2900 |
|
CDL42-60-2 |
113 |
42 |
22 |
2900 |
|
CDL42-60 |
122 |
42 |
22 |
2900 |
|
CDL42-70-2 |
134 |
42 |
30 |
2900 |
|
CDL42-70 |
142 |
42 |
30 |
2900 |
|
CDL42-80-2 |
154 |
42 |
30 |
2900 |
|
CDL42-80 |
162 |
42 |
30 |
2900 |
|
CDL42-90-2 |
174 |
42 |
30 |
2900 |
|
CDL42-90 |
183 |
42 |
37 |
2900 |
|
CDL42-100-2 |
194 |
42 |
37 |
2900 |
|
CDL42-100 |
203 |
42 |
37 |
2900 |
|
CDL42-110-2 |
217 |
42 |
45 |
2900 |
|
CDL42-110 |
225 |
42 |
45 |
2900 |
|
CDL42-120-2 |
238 |
42 |
45 |
2900 |
|
CDL42-120 |
247 |
42 |
45 |
2900 |
|
CDL42-130-2 |
259 |
42 |
45 |
2900 |
|
CDL65-10-1 |
13 |
65 |
4 |
2900 |
|
CDL65-10 |
20 |
65 |
5.5 |
2900 |
|
CDL65-20-2 |
26 |
65 |
7.5 |
2900 |
|
CDL65-20-1 |
33 |
65 |
11 |
2900 |
|
CDL65-20 |
40 |
65 |
11 |
2900 |
|
CDL65-30-2 |
46 |
65 |
15 |
2900 |
|
CDL65-30-1 |
53 |
65 |
15 |
290, 0 |
,,
|
CDL65-30 |
60 |
65 |
18.5 |
2900 |
|
CDL65-40-2 |
66 |
65 |
18.5 |
2900 |
|
CDL65-40-1 |
73 |
65 |
22 |
2900 |
|
CDL65-40 |
80 |
65 |
22 |
2900 |
|
CDL65-50-2 |
88 |
65 |
30 |
2900 |
|
CDL65-50-1 |
95 |
65 |
30 |
2900 |
|
CDL65-50 |
102 |
65 |
30 |
2900 |
|
CDL65-60-2 |
110 |
65 |
30 |
2900 |
|
CDL65-60-1 |
117 |
65 |
37 |
2900 |
|
CDL65-60 |
124 |
65 |
37 |
2900 |
|
CDL65-70-2 |
132 |
65 |
37 |
2900 |
|
CDL65-70-1 |
139 |
65 |
37 |
2900 |
|
CDL65-70 |
146 |
65 |
45 |
2900 |
|
CDL65-80-2 |
154 |
65 |
45 |
2900 |
|
CDL65-80-1 |
161 |
65 |
45 |
2900 |
|
CDL85-10-1 |
14 |
85 |
5.5 |
2900 |
|
CDL85-10 |
20 |
85 |
7.5 |
2900 |
|
CDL85-20-2 |
30 |
85 |
11 |
2900 |
|
CDL85-20 |
41 |
85 |
15 |
2900 |
|
CDL85-30-2 |
52 |
85 |
18.5 |
2900 |
|
CDL85-30 |
64 |
85 |
22 |
2900 |
|
CDL85-40-2 |
75 |
85 |
30 |
2900 |
|
CDL85-40 |
86 |
85 |
30 |
2900 |
|
CDL85-50-2 |
98 |
85 |
37 |
2900 |
|
CDL85-50 |
110 |
85 |
37 |
2900 |
|
CDL85-60-2 |
122 |
85 |
45 |
2900 |
|
CDL85-60 |
134 |
85 |
45 |
2900 |
|
CDL120-10 |
18.5 |
120 |
11 |
2950 |
|
CDL120-20-2 |
28.5 |
120 |
15 |
2950 |
|
CDL120-20-1 |
34.5 |
120 |
18.5 |
2950 |
|
CDL120-20 |
40 |
120 |
22 |
2950 |
|
CDL120-30-2 |
49 |
120 |
30 |
2950 |
|
CDL120-30-1 |
55.5 |
120 |
30 |
2950 |
|
CDL120-30 |
61 |
120 |
30 |
2950 |
|
CDL120-40-2 |
69 |
120 |
37 |
2950 |
|
CDL120-40-1 |
76 |
120 |
37 |
2950 |
|
CDL120-40 |
81 |
120 |
45 |
2950 |
|
CDL120-50-2 |
90 |
120 |
45 |
2950 |
|
CDL120-50-1 |
97 |
120 |
45 |
2950 |
|
CDL120-50 |
101.5 |
120 |
55 |
2950 |
|
CDL120-60-2 |
110 |
120 |
55 |
2950 |
|
CDL120-60-1 |
118 |
120 |
55 |
2950 |
|
CDL120-60 |
123 |
120 |
75 |
2950 |
|
CDL120-70-2 |
130 |
120 |
75 |
2950 |
|
CDL120-70-1 |
137.5 |
120 |
75 |
2950 |
|
CDL120-70 |
145 |
120 |
75 |
2950 |
|
CDL150-10-1 |
12.5 |
150 |
11 |
2950 |
|
CDL150-10 |
18.5 |
150 |
15 |
2950 |
|
CDL150-20-2 |
27.5 |
150 |
18.5 |
2950 |
|
CDL150-20-1 |
35 |
150 |
22 |
2950 |
|
CDL150-20 |
40 |
150 |
30 |
2950 |
|
CDL150-30-2 |
49 |
150 |
30 |
2950 |
|
CDL150-30-1 |
56 |
150 |
37 |
2950 |
|
CDL150-30 |
63 |
150 |
37 |
2950 |
|
CDL150-40-2 |
70.5 |
150 |
45 |
2950 |
|
CDL150-40-1 |
77 |
150 |
45 |
2950 |
|
CDL150-40 |
84 |
150 |
50 |
2950 |
|
CDL150-50-2 |
92 |
150 |
55 |
2950 |
|
CDL150-50-1 |
99 |
150 |
75 |
2950 |
|
CDL150-50 |
106.5 |
150 |
75 |
2950 |
|
CDL150-60-2 |
112 |
150 |
75 |
2950 |
|
CDL150-60-1 |
120.5 |
150 |
75 |
2950 |
|
CDL150-60 |
130 |
150 |
75 |
2950 |
|
CDL200-10-B |
20 |
200 |
18.5 |
2950 |
|
CDL200-10-A |
24 |
200 |
22 |
2950 |
|
CDL200-10 |
34 |
200 |
30 |
2950 |
|
CDL200-20-2B |
41 |
200 |
37 |
2950 |
|
CDL200-20-2A |
49 |
200 |
45 |
2950 |
|
CDL200-20-A |
59 |
200 |
55 |
2950 |
|
CDL200-20 |
69 |
200 |
55 |
2950 |
|
CDL200-30-2B |
75 |
200 |
75 |
2950 |
|
CDL200-30-A-B |
79 |
200 |
75 |
2950 |
|
CDL200-30-2A |
84 |
200 |
75 |
2950 |
|
CDL200-30-B |
89 |
200 |
75 |
2950 |
|
CDL200-30-A |
93 |
200 |
75 |
2950 |
|
CDL200-30 |
103 |
200 |
90 |
2950 |
|
CDL200-40-2B |
110 |
200 |
90 |
2950 |
|
CDL200-40-2A |
118 |
200 |
110 |
2950 |
|
CDL200-40-A |
128 |
200 |
110 |
2950 |
|
CDL200-40 |
138 |
200 |
110 |
2950 |
