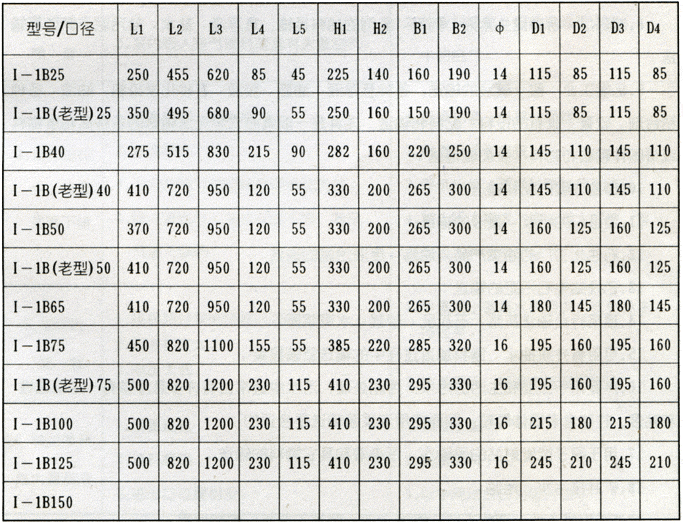

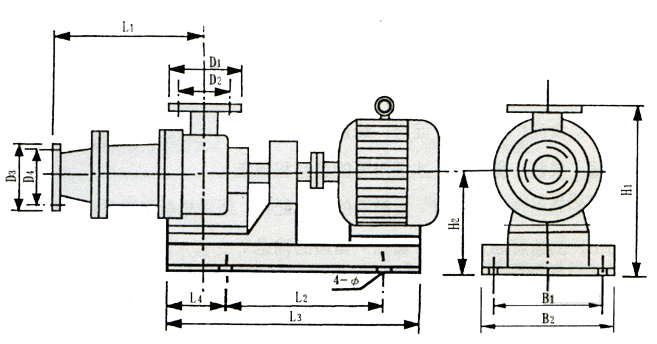

- 安裝尺寸

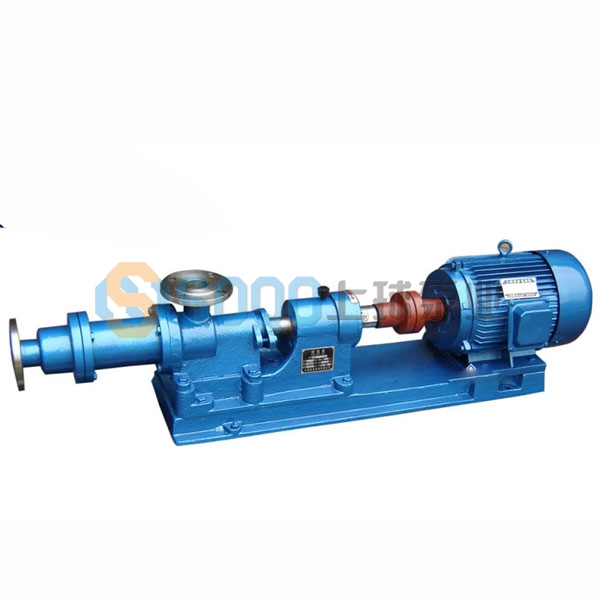

上球公司生產的I-1B型濃漿泵 可輸送高濃度高粘度＜10000PaS及含有顆粒的懸浮漿液，輸送液流穩定、無過流、脈動及攪拌、剪切漿液現象。產品的核心部件和密封裝置，根據介質的不同特性，采用不同的材質和不同的密封形式，以滿足各種物料的需要。
I-1B型濃漿泵是單螺桿式容積回轉泵，該泵利用偏心單螺旋的螺桿在雙螺旋襯套內的轉動，使?jié)鉂{液沿螺旋槽由吸入口推移至排出口，實現泵的輸送功能。 濃漿泵易損件少，結構緊湊，體積小，維修簡便、結構簡單，便于裝拆。
可根據客戶不同介質的使用需求配備無級變速器，可手動調節電機轉速和輸出流量
轉子
轉子具有高質量的表面特性。為了確保此轉子的質量及相應的表面質量，采用了最先進的生產、研磨和涂料工藝。通過使用各種各樣的研磨和拋光工藝，表面粗糙度將大大降低，這樣就提高了轉子的耐疲勞性和耐腐蝕性，以及轉子的耐磨性和硬度特性。表面優化的益處：降低了啟動扭矩和操作扭矩、改善了液壓測容效率、平滑的操作特性 、增加了使用壽命
定子
只有轉子和啟動器之間充分配合，才能將工作效率維持在較高水平，并且使得傳動功率較低。出于這個原因，兩個傳輸元件之間的穩定的幾何形狀是至關重要。經過校正的磁心可以避免啟動器端部明顯變細。
這樣就可以保證在整個啟動器長度內平穩運行。
通常， 上球?qū)ｉT按照每一尺寸和壓力級制造定子。正是這種按照規格生產定子的做法，從而能夠制造出管道兩端帶有密封法蘭的定子。
密封形式
對旋轉軸的安全密封是一項特殊挑戰，軸封是根據操作條件和傳輸介質的特性而進行選擇的。客戶可根據具體工況的需要選擇合適的軸封。
可根據客戶不同介質的使用需求配備無級變速器，可手動調節電機轉速和輸出流量
I-1B型濃漿泵主要致力于輸送有粘度且流動性差的介質，如：
環境保護：工業污水、生活污水、含有固體顆粒及短纖維的污泥濁水的輸送，特別使用于油水分離器,板框壓濾機設備等。
食品行業：番茄醬、土豆泥、花生醬、酸牛奶、鮮奶油、冰淇淋、乳酪塊、乳清、啤酒、麥芽汁、酵母、果汁飲料、蔬菜糊、果醬、果凍等。
醫藥行業：各型藥丸糊、浸膏、乳化劑、止咳糖漿、生物制品、魚肝油、蜂皇漿等。日化行業：洗發液、洗手液、牙膏、化妝品、肥皂等
造紙行業：膠水、高粘度油墨、墻紙PVC高分子塑料糊和各種濃度的紙漿，短纖維漿料
石油工業：輸送原油、原油與水的混合物、煤田氣和水的混合物等。
建筑行業：水泥沙漿、石灰漿、涂料、糊狀體的噴涂
采礦行業：礦井內的固體顆粒、地下水、污漿水
化學行業：各種懸浮液、油脂、各種膠體漿、各種粘合劑
|
型 號 |
理論流量
QMPa
（m3/h） |
流量
( T/時) |
揚程
（m） |
吸程
（m） |
進出口徑 |
轉速
（r/min） |
配用電機
（K/w） |
工作壓力
（kg/cm2） |
|
老型I-1B1寸（25） |
1.8 |
1.1 |
30 |
2 |
25 |
960 |
2.2 |
3 |
|
I-1B1寸（25） |
2.39 |
1.5 |
50 |
2 |
25 |
960 |
1.1 |
5 |
|
老型I-1B1.5寸（40） |
4.8 |
3 |
80 |
2 |
40 |
960 |
3 |
8 |
|
I-1B1.5寸（40） |
5.2 |
3.2 |
80 |
3 |
40 |
960 |
2.2 |
8 |
|
I-1B2寸（50） |
8.85 |
5.6 |
80 |
3 |
50 |
960 |
3 |
8 |
|
I-1B2.5寸（65） |
10.6 |
6.5 |
60 |
3 |
65 |
960 |
3 |
6 |
|
老型I-1B3寸（75） |
15 |
10 |
60 |
3 |
75 |
960 |
7.5 |
6 |
|
I-1B3寸（75） |
18.1 |
12 |
60 |
3 |
75 |
960 |
5.5 |
6 |
|
I-1B4寸（100） |
24 |
16 |
60 |
3 |
100 |
960 |
7.5 |
6 |
|
I-1B5寸（125） |
36 |
25 |
60 |
3 |
125 |
960 |
11 |
6 |
|
老型I-1B5寸（125） |
27 |
19 |
60 |
3 |
125 |
960 |
11 |
6 |
|
I-1B6寸（150） |
38 |
30 |
60 |
3 |
150 |
960 |
15 |
6 |
