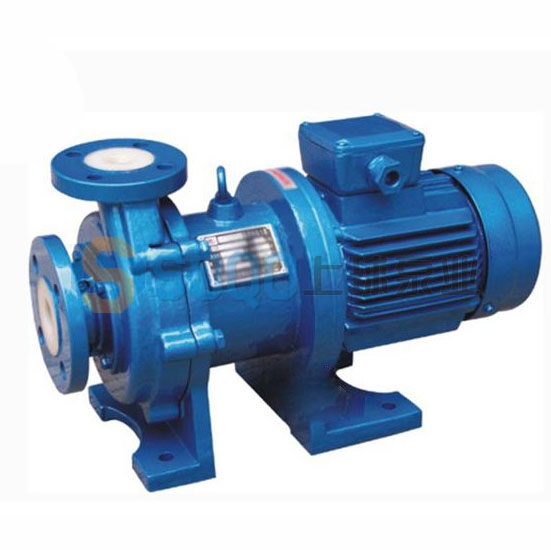

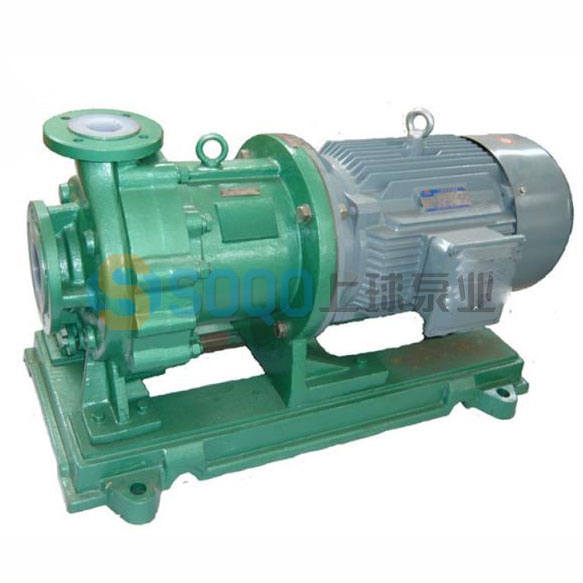

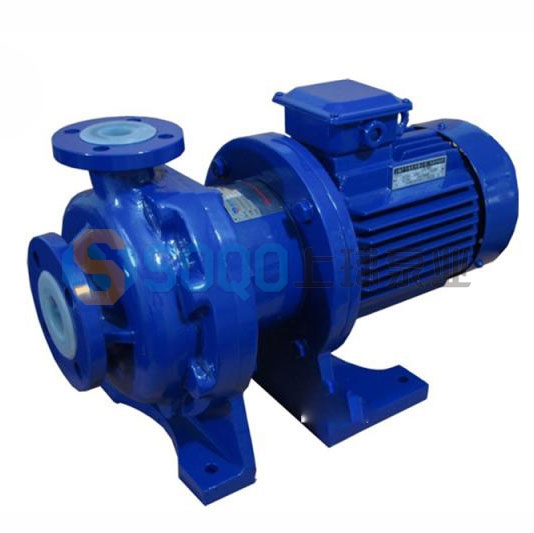

CQB-F型襯氟磁力泵
應用領域：
食品、制藥、日化、化工、建筑等。
獲取技術支持及詳細說明書：
Q Q：1972225598
MAIL：soqocn@sohu.com
電 話：021-62882166
全國免費電話：
400-000-3927
- 產品介紹
- 產品原理
- 產品特點
- 應用領域
- 技術參數

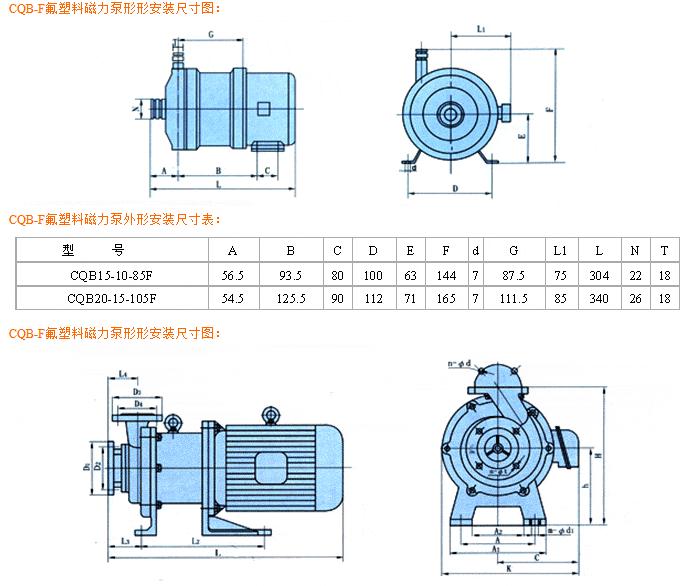

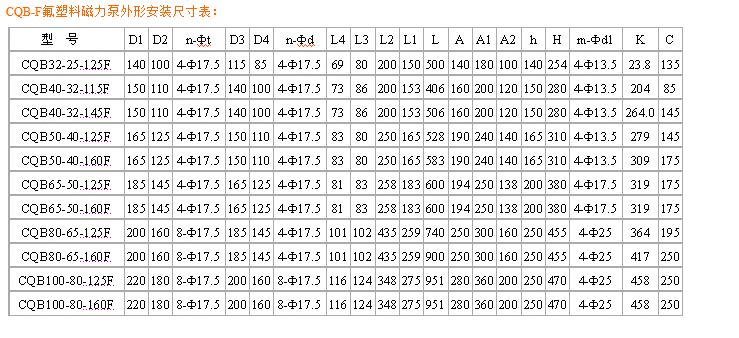

- 安裝尺寸
CQB-F襯氟塑料F46襯磁力泵是新開發的大功率高揚程磁力驅動泵,泵外型及安裝尺寸均按ISO國際標準設計制造，電機為直聯式由中間支架支撐，結構緊湊、拆卸方便、性能范圍:Q=1--120m3/h H=17--60m，泵均采用高性能磁性材料"釹鐵硼"做內外磁體，隔離套采用進口非金屬材料，大大降低了磁渦流損耗，可輸送高濃度，密度大于1.84t/m3的強腐蝕介質。液體過流部件采用鋼襯氟塑料F46高溫?zé)Y(jié)模壓而成，因泵體是鋼襯結構所能承受管道的重壓與機械性沖擊，而又能耐所有強酸、強堿的腐蝕，并采用磁力驅動結構，杜絕了滴漏，絕不污染使用場地，特別適合于輸送易燃、易爆、有毒、有揮發性及貴重介質，在很多項目上替代了進口的同類磁力泵。
該泵驅動裝置采用主動磁鐵聯軸器直接裝在電機軸上，泵室完全封閉，通過磁力偶合間接驅動轉子組合上的葉輪旋轉。取消了軸封、利用磁力耦合間接驅動，完全消除了滴漏的煩惱，絕不污染使用場地。由于泵的過流部件采用氟塑料制造�？蛇B續輸送任意濃度的酸、堿、強氧化劑等腐蝕介質而毫不受損。
磁力驅動離心泵(簡稱磁力泵)，通常由電動機，磁力偶合器和耐腐蝕離心泵組成，其主要特點是利用磁力偶合器傳遞動力，完全無泄露，當電動機帶動磁力偶合器和外磁鋼旋轉時，磁力線穿過間隙和隔離套，作用于內磁鋼上，使泵轉子與電動機同步旋轉，無機械接觸地傳遞扭矩。在泵軸的動力輸入端，由于液體被封閉在靜止的隔離室內，沒有動密封因而完全無泄露。泵的過流部件根據需要可分別采用304、304L、302、321、316、316L、UB6、CD4MCu、鈦合金、鎳基合金等耐腐蝕材料。
CQB-F型襯氟磁力泵是全國聯合設計組開發的新型完全無泄露耐腐蝕泵，其技術經濟指標與國外同類產品的水平相當。
|

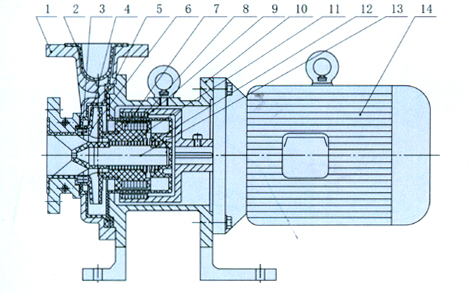

1 |
泵殼 |
2 |
泵殼襯里 |
3 |
動環 |
4 |
靜環 |
5 |
密封圈 |
|
6 |
葉輪 |
7 |
內磁鋼總成 |
8 |
隔離套 |
9 |
外磁鋼總成 |
10 |
聯接架 |
|
11 |
軸承 |
12 |
止推軸承 |
13 |
軸 |
14 |
電機 |
磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其他泵機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼等作為制造材料，因此它具有良好的抗腐蝕性能，并可以使被輸送介質免受污染。
磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便。可廣泛應用于化工、制藥、石油、電鍍、食品、電影照相洗印、科研機構、國防工業等單位抽送酸、堿液、油類、稀有貴重液、毒液、揮發性液體，以及循環水設備配套、過濾機配套。特別是漏、易燃、易爆液體的抽送，選用此泵則更為理想。
|
化學工業 |
碳酸鈉化工業（鹽酸、次氟酸、二次化學品的生產）；氟化物、化學肥料的生產；氣體吸收塔反應液體循環；油脂提煉（硫酸）；廢酸類的回收及再生系統；化工廠和運輸車輛間的強酸類輸送。 |
|
劑業 |
半導體用的發光化學物（EL）、農藥、醫藥、水處理化學劑的生產 |
|
電鍍業 |
循環過濾各類電鍍液。 |
|
照片業 |
即現照相系統；X-光片、黑白、彩色、立體照片的沖曬。 |
|
電器用具業 |
電解質電容器的生產（鋁膜的浸蝕）；干電池和蓄電池制造過程中輸送電解液；
電路板的蝕刻；半導體生產過程中輸送高純度化學液。 |
|
金屬工業 |
氧化鋁膜處理設備；線材拉伸、鋼鐵軋制中除油及酸洗；
車輛噴漆前除油及酸洗處理；氧化鈦、稀土元素的生產等。 |
|
礦業 |
金屬熔煉（輸送及循環電解液）；廢液的洗滌處理。 |
|
食品工業 |
葡萄糖酸的生產（鹽酸）；食油的提煉（硫酸）；罐裝水果工業（鹽酸）。 |
|
醫療 |
人造腎臟、心肺、超聲波清洗機及各種醫療設備。 |
|
水處理 |
清洗離子交換樹脂；純水生產設備；海水淡化設備。 |
|
污染控制 |
添加污水處理化學藥劑到藥液缸；收集及輸送廢液；
廢氣吸收設備（除臭裝置，排放廢氣前脫硫）。 |
|
其它 |
應用在銀回收、晶片制造、實驗工廠、制冷機、飲品機、生活鍋爐、熱交換器、太陽能系統、漂染、激光系統等領域及噴水池、魚池、觀賞魚缸循環使用。 |
|

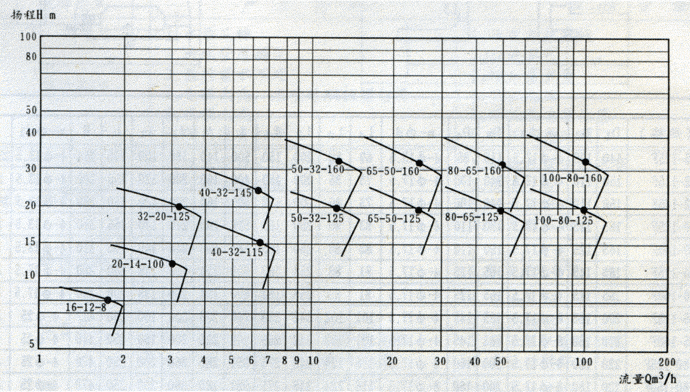

型 號 |
口徑 |
流量
(m3/h) |
揚程
(m) |
汽蝕余量
(NPSH)
(m) |
功率
(kw) |
轉速
(r/min) |
效率
(%) |
電壓
(v) |
|
進口 |
出口 |
|
CQB15-10-85F |
15 |
10 |
1.8 |
8 |
6 |
0.12 |
2800 |
15 |
220/380 |
|
CQB20-15-105F |
20 |
15 |
3 |
12 |
6 |
0.37 |
2800 |
19 |
220/380 |
|
CQB32-25-125F |
32 |
25 |
3.2 |
20 |
5 |
0.75 |
2900 |
26 |
220/380 |
|
CQB40-32-115F |
40 |
32 |
6.3 |
15 |
6 |
0.75 |
2900 |
35 |
220/380 |
|
CQB40-32-145F |
40 |
32 |
6.3 |
25 |
5 |
1.5 |
2900 |
29 |
380 |
|
CQB50-40-125F |
50 |
40 |
12.5 |
20 |
3.5 |
2.2 |
2900 |
41 |
380 |
|
CQB50-40-160F |
50 |
40 |
12.5 |
32 |
3.5 |
3 |
2900 |
39 |
380 |
|
CQB65-50-125F |
65 |
50 |
25 |
20 |
4 |
3 |
2900 |
47 |
380 |
|
CQB65-50-160F |
65 |
50 |
25 |
32 |
4 |
5.5 |
2900 |
46 |
380 |
|
CQB80-65-125F |
80 |
65 |
50 |
20 |
4 |
7.5 |
2900 |
54 |
380 |
|
CQB80-65-160F |
80 |
65 |
50 |
32 |
4 |
11 |
2900 |
52 |
380 |
|
CQB100-80-125F |
100 |
80 |
100 |
20 |
4 |
11 |
2900 |
55 |
380 |
|
CQB100-80-160F |
100 |
80 |
100 |
32 |
4 |
18.5 |
2900 |
56 |
380 |

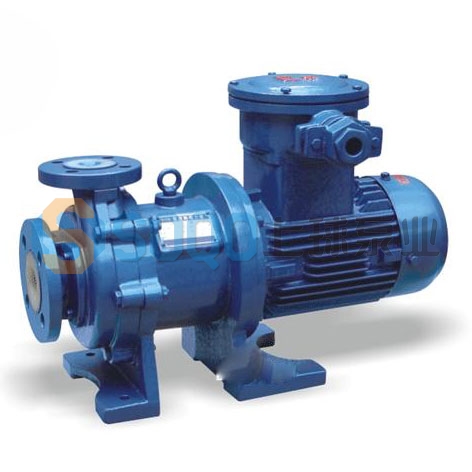

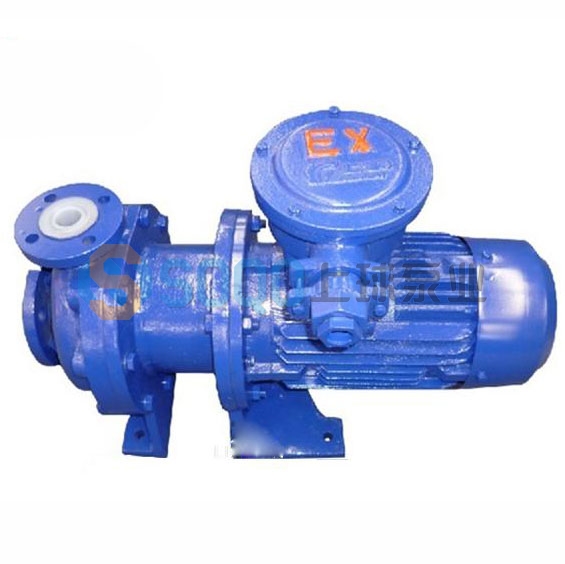

注:表中型號從CQB20-14-100F到CQB100-80-160F均可配防爆電機。
CQB-F型襯氟磁力泵故障原因分析及排除方法
|
故障現象 |
原 因 分 析 |
排 除 方 法 |
|
泵不出水 |
1、 水泵反轉 |
1、 調整電機旋轉方向 |
|
2、 進水管漏氣 |
2、 杜絕漏氣 |
|
3、 泵腔儲水不足 |
3、 增加儲水量 |
|
4、 電壓太高、啟動時聯軸器打滑 |
4、 調整電壓 |
|
5、 吸程太高 |
5、 降低泵安裝位置 |
|
6、 閥門沒有打開 |
6、 校正或改變閥門 |
|
流量不足 |
1、 吸入管徑太小或堵塞 |
1、 調換或清洗進水管 |
|
2、 葉輪流道阻塞 |
2、 清洗葉輪 |
|
3、 揚程過高 |
3、 開大出水閥 |
|
4、 轉速不夠 |
4、 恢復額定轉速 |
|
揚程過低 |
1、 流量過大 |
1、 關小出水閥 |
|
2、 轉速太低 |
2、 恢復額定轉速 |
|
澡音太大 |
1、 泵軸嚴重磨損 |
1、 更換泵軸 |
|
2、 軸承嚴重磨損 |
2、 更換軸承 |
|
3、 外磁鋼或內磁鋼與隔離套接觸 |
3、 拆除泵頭重新組裝 |
|
4、 密封環與葉輪研磨 |
4、 更換止推環、密封環 |
|
5、 冷卻箱內滾動軸承磨損 |
5、 更換滾動軸承 |
|
漏液 |
1、 Ｏ型密封圈損壞 |
1、 更換Ｏ型密封圈 |
